玻璃鋼天線罩結構設計參考如下：

【技術實現步驟摘要】
玻璃鋼天線罩三角洞進出口蓋內鎖緊裝置
本技術涉及玻璃鋼天線罩制造，尤其涉及一種玻璃鋼天線罩三角洞進出口蓋內鎖緊裝置。

玻璃鋼天線罩結構設計技術介紹

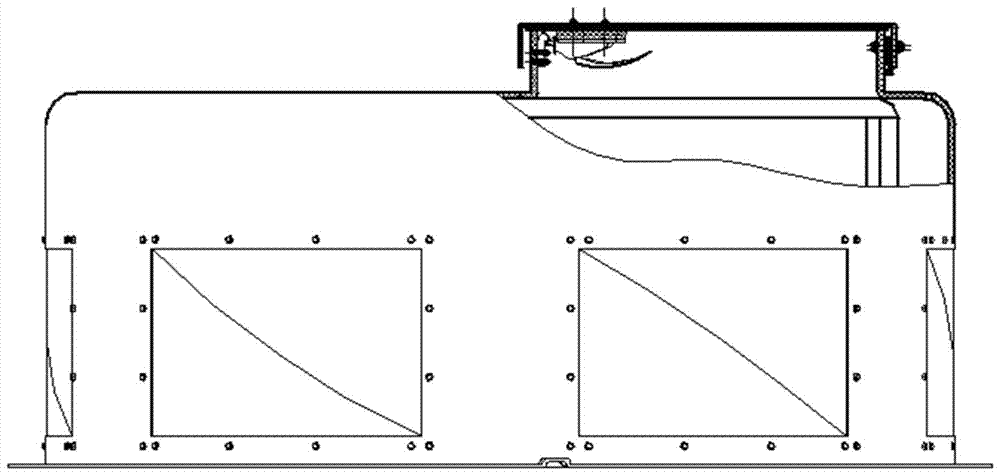

參見附圖1，大型玻璃鋼天線罩頂部風帽三角洞用于罩頂通風及人員進出維護，在三角洞上安裝進出口蓋，進出口蓋與天線罩罩體通過合頁、內鎖緊及把手等部件完成聯接、翻轉、及鎖緊等功能。由于三角洞本身內形空間有限，角部活動空間更為緊湊，而且須實現內90°轉角鎖緊，這就對鎖緊器要求必須比普通鎖緊器結構更緊湊，外形尺寸更小，安全可靠等。現有的進出口蓋與罩體使用的內鎖緊器部件為把手扣緊件，這種鎖緊器能夠較好的實現鎖緊功能，且鎖緊功能與把手集成一體，結構相對緊湊合理。將鎖扣部分固定在罩體上，鎖體部分隨進出口蓋開合即可。但這樣的結構有以下弊端：（1）鎖緊器鎖舌部分安裝須加設墊塊墊高才能保障鎖緊完全有效；（2）鎖緊器鎖舌與鎖扣配合處寬約10mm，配合尺寸較小，為保障充分接觸對安裝位置精度要求較高。鎖舌呈滾圓柱狀，且鎖勾兩側開放，鎖緊狀態安全性及可靠性受震動影響嚴重；（3）鎖緊器上集成操作把手，把手旋轉活動對拉手牢固性造成不利影響；（4）進出口蓋閉合狀態（常態）時鎖體部分倒置，人體上仰操作困難；（5）鎖緊狀態時鎖舌是否完全伸入鎖扣部分不夠直觀，檢查不便；（6）鎖緊失效破壞巨大，直接影響整罩防護及罩內雷達設備安全。
玻璃鋼天線罩結構設計技術實現思路
為了解決上述技術問題，本技術提供一種玻璃鋼天線罩三角洞進出口蓋內鎖緊裝置，使其在進出口蓋內鎖緊更緊湊更安全方便。本技術采取的技術方案是：提供一種玻璃鋼天線罩三角洞進出口蓋內鎖緊裝置，其特征是，所述進出口蓋為三角形結構，所述進出口蓋的一...

【玻璃鋼天線罩結構設計技術保護點】
一種玻璃鋼天線罩三角洞進出口蓋內鎖緊裝置，其特征在于：所述進出口蓋為三角形結構，所述進出口蓋的一邊通過鉸鏈與三角洞的一邊翻動連接，所述進出口蓋的對應角端附近內表面設置搭勾，在所述三角洞的對應側邊安裝搭扣，所述搭扣與所述搭勾配合將所述進出口蓋鎖定，所述進出口蓋向下形成折邊。

【玻璃鋼天線罩結構設計技術特征摘要】
1.一種玻璃鋼天線罩三角洞進出口蓋內鎖緊裝置，其特征在于：所述進出口蓋為三角形結構，所述進出口蓋的一邊通過鉸鏈與三角洞的一邊翻動連接，所述進出口蓋的對應角端附近內表面設置搭勾，在所述三角洞的對應側邊安裝搭扣，所述搭扣與所述搭勾配合將所述進出口蓋鎖定。
