玻璃鋼管多種型號(hào)厚度如下：

1、內(nèi)襯層:

內(nèi)襯層為樹(shù)脂含量在65-85%之間的富樹(shù)脂層，厚度在1.5-2.5mm。 內(nèi)襯層可以用玻璃纖維氈、合成纖維或其他合適的材料進(jìn)行增強(qiáng)。 內(nèi)襯層的重疊厚度不得小于50mm。

2、玻璃鋼管多種型號(hào)管道中間層

中間層的樹(shù)脂含量： 低壓接觸成型：50±5% 纏繞成型：40±5%

低壓接觸成型時(shí)，其層間的搭接縫必須錯(cuò)開(kāi)，搭接寬度不小于25mm

3、 玻璃鋼管多種型號(hào)管道外表層

外表層一般為耐候?qū)?，用?shù)脂制成，厚度為0.5-1.0mm。

4、玻璃鋼管多種型號(hào)界面/端部

界面/端部必須用樹(shù)脂封邊，纖維不得外漏，孔洞必須用樹(shù)脂填塞。

5、玻璃鋼管多種型號(hào)結(jié)合 部位

結(jié)合部位應(yīng)平整，必須加工成具有連續(xù)的多層貼合結(jié)構(gòu)，同時(shí)也應(yīng)具有與被結(jié)合材料相等的強(qiáng)度。第一層最小寬度為50mm，第二層開(kāi)始逐漸增加。以結(jié)合部位為中心，其多層貼合最終寬度必須滿足規(guī)定的最小值.

6、玻璃鋼管多種型號(hào)管道的厚度

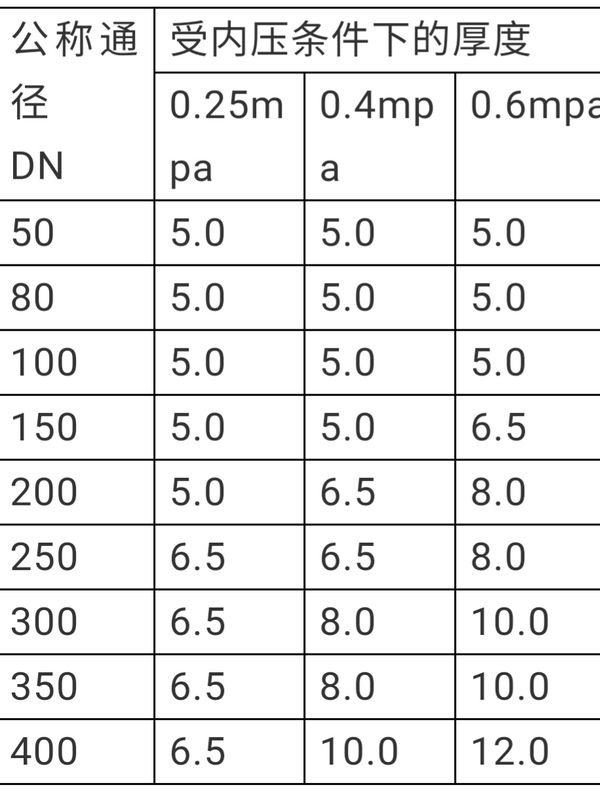

玻璃鋼管道的最小厚度：低壓接觸成型不得小于5.0mm，長(zhǎng)絲纏繞成型不得小于4.5mm，局部厚度可為固定壁厚的80%。
